众所周知,EMC是指电磁兼容测试,指设备所产生的电磁能量既不对其它设备产生干扰,也不受其他设备的电磁能量干扰的能力。那么如何保证电源模块的EMC性能呢?这里将为大家揭晓。
我们以常见的电源模块来做例子,说明下如何进行EMC设计。

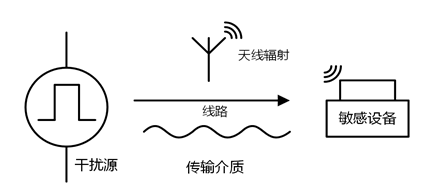

EMC的产生必须具备的三要素,干扰源、传输介质以及敏感设备,如下图所示。三者缺一个都构不成EMC问题,那么电源模块的设计中仅需针对其中一个方面进行整改即可实现EMC防护,例如从干扰源进行根除、改善传输介质避免干扰传递或将敏感设备远离干扰源等方法。
EMC干扰防护第一式——电路设计
高功率密度、高转换效率的电源模块一般都是开关电源,在开关管开通、关断时,电压和电流都会被斩波,造成较大瞬态变化(di/dt、dv/dt),所以电源模块不论其使用什么样的拓扑结构,只要是开关电源,其都会产生一定程度的EMC干扰。
电源模块的EMC性能可通过优化自身拓扑结构和规范PCB设计进行提升。
EMC干扰防护第二式——器件选择
电源模块的元器件选择会直接的影响模块的整体性能。
EMC干扰防护第三式——外围保护
电源模块作为模块类产品,对于体积的要求较高,如果仅要依靠电源模块内部的设计满足要求,则产品的体积会非常之大,成本会非常昂贵,因为吸收EMS的电子元器件的体积都很大,所以高等级的EMC干扰防护只能通过外围电路设计来满足系统的EMS要求。
